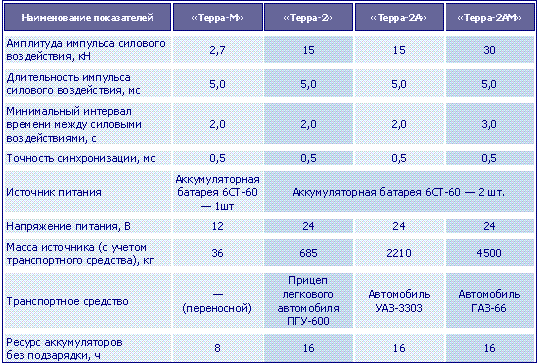

ИСТОЧНИКИ СЕЙСМИЧЕСКИХ КОЛЕБАНИЙ ТИПА «ТЕРРА»

        Импульсные электромагнитные источники сейсмических колебаний типа "Терра" предназначены для возбуждения сейсмических колебаний при исследовании малых и средних глубин геологического разреза методами сейсморазведки. Сейсмические колебания возбуждаются путём вертикальных импульсных силовых воздействий на поверхность грунта.

                "Терра-М"                                        "Терра-1"



                "Терра-2A"                                                                    "Терра-2AM"



Области применения:
•     изучение верхней части разреза при поиске нефти, газа и других полезных ископаемых;
•     инженерно-строительные изыскания, предшествующие строительству метрополитенов, электростанций и       других крупных объектов;
•     экологические исследования, проводимые с целью выявления подземных вод;
•     изучение карстовых явлений и оползней;
•     археологические исследования.

ИСТОЧНИК СЕЙСМИЧЕСКИХ КОЛЕБАНИЙ "ТЕРРАДИН-3"

     Импульсный электромагнитный источник сейсмических колебаний предназначен для возбуждения сейсмических колебаний при поиске нефтегазоносных структур и других полезных ископаемых методами сейсморазведки.







     «Террадин-3» представляет собой смонтированную на автомобиле Урал-43203 самоходную установку, состоящую из двух линейных импульсных электромагнитных двигателей (излучателей), генератора электрических импульсов, пульта управления (в кабине водителя) и источника питания (синхронный генератор, приводимый во вращение двигателем автомобиля). Опускание излучателей до упора в землю и их подъем производится с помощью гидравлической системы.
     Управление подачей силовых импульсов - кнопочное из кабины водителя и дистанционное от сейсмостанции, как по проводниковой линии, так и по радиосвязи с использованием серийно выпускаемых систем синхронизации. Генератор электрических импульсов смонтирован в утеплённом отапливаемом кузове. Источник предназначен для работы при температуре окружающей среды -40 °С ÷ +40 °С.

ИСТОЧНИК СЕЙСМИЧЕСКИХ КОЛЕБАНИЙ «ТЕРРАДИН-5»

(перспективная разработка)

      Разрабатываемый ОАО завод «Потенциал» электродинамический источник «Террадин-5» предназначен для возбуждения упругих колебаний в земной коре при поиске нефтегазоносных структур и других полезных ископаемых методами сейсморазведки.
     Источник «Террадин-5» представляет собой смонтированную на автомобиле Урал-43203-1112-41 (грузоподъемность 6,8 т) самоходную установку, состоящую из двух линейных импульсных электродинамических двигателей (излучателей), генератора электрических импульсов, пульта управления (в кабине водителя) и источника питания - синхронного генератора, приводимого во вращение двигателем автомобиля. Опускание излучателей до упора в землю и их подъем производится с помощью гидравлической системы.
Длительность импульса силового воздействия 15 мс, обеспечиваемая источником, оптимально соответствует амплитудно-частотной характеристике системы источник-земля (т.е. фильтрующим свойствам грунта).
Источник предназначен для работы при температуре окружающей среды -40 °С ÷ +40 °С.
