ДВИГАТЕЛИ АСИНХРОННЫЕ ПОГРУЖНЫЕ ДВУХПОЛЮСНЫЕ СЕРИИ АПН
Двигатели асинхронные погружные трёхфазные короткозамкнутые двухполюсные маслонаполненные серии АПН (ПЭД) используются в качестве привода центробежных насосов на модульной основе для откачки пластовой жидкости из нефтяных скважин групп 5; 5А и 6.ТУ У 31.1-057558555-012-2002.
Двигатели изготавливаются в нормальном и коррозионно-стойком исполнениях и предназначены для продолжительного режима работы от сети переменного тока частотой 50 Гц.
Двигатель серии АПН состоит из одного или нескольких электродвигателей и гидрозащиты. Гидрозащита предназначена для предохранения внутренней полости электродвигателя от попадания пластовой жидкости, а так же компенсации температурных изменений объема масла и его расхода.
Электродвигатели двухполюсные с гидрозащитой протекторного типа П92ДМ (расположена над электродвигателем).

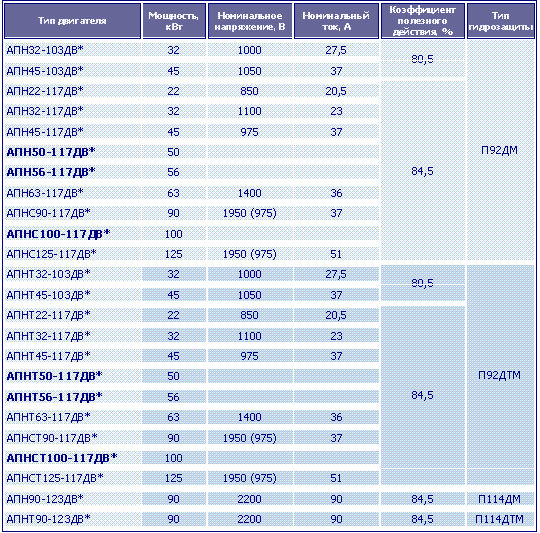

Темным цветом выделены термостойкие электродвигатели, рассчитанные на работу в пластовой жидкости с температурой не более 120 °С.
Жирным шрифтом выделены электродвигатели, изготавливаемые по предварительному заказу.
Электродвигатели двухполюсные с гидрозащитой типа 2Г51, состоящей из протектора расположенного над электродвигателем и компенсатора, расположенного под электродвигателем.

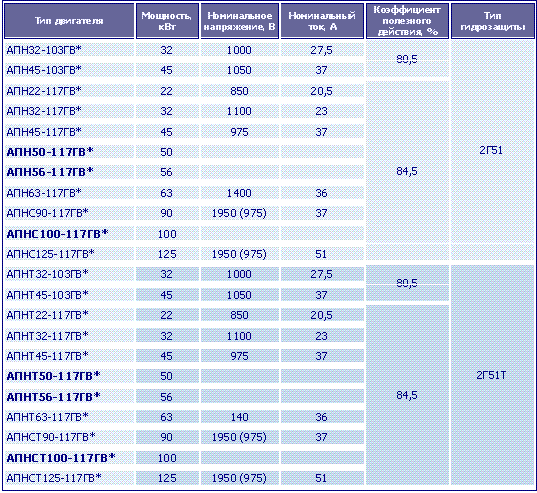

Темным цветом выделены термостойкие электродвигатели, рассчитанные на работу в пластовой жидкости с температурой не более 120 °С.
Жирным шрифтом выделены электродвигатели, изготавливаемые по предварительному заказу.
По техническим требованиям Заказчика возможна разработка электродвигателей с нестандартной мощностью, повышенным (пониженным) напряжением, модернизированной гидрозащитой, протектором повышенной надежности, измененными присоединительными размерами.
ДВИГАТЕЛИ АСИНХРОННЫЕ ПОГРУЖНЫЕ ЧЕТЫРЁХПОЛЮСНЫЕ
Двигатели трёхфазные асинхронные короткозамкнутые четырёхполюсные погружные серии 2ПЭД-117/4ГВ предназначены для работы от сети переменного тока частотой 50 Гц в качестве привода винтовых и центробежных насосов на модульной основе для откачки пластовой жидкости из нефтяных скважин.
Электродвигатели четырехполюсные с гидрозащитой протекторного типа П92ДМ, расположенной над электродвигателем

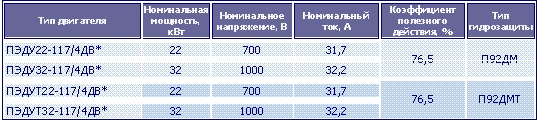

Темным цветом выделены термостойкие электродвигатели, рассчитанные на работу в пластовой жидкости с температурой не более 120 °С.
Электродвигатели четырехполюсные с гидрозащитой типа 2Г51, состоящей из протектора расположенного над электродвигателем и компенсатора, расположенного внизу.

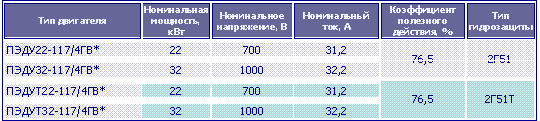

Темным цветом выделены термостойкие электродвигатели, рассчитанные на работу в пластовой жидкости с температурой не более 120 °С.
По техническим требованиям Заказчика возможна разработка электродвигателей с нестандартной мощностью, повышенным (пониженным) напряжением, модернизированной гидрозащитой, протектором повышенной надежности, измененными присоединительными размерами.
КОМПЛЕКТНЫЕ УСТРОЙСТВА УПРАВЛЕНИЯ И ЗАЩИТЫ ТИПА ШГС5805-П

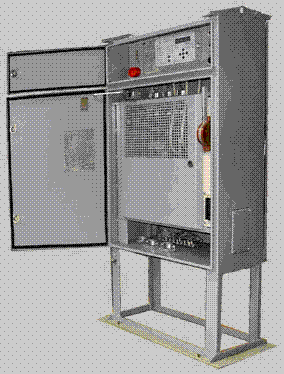

Комплектные устройство типа ШГС5805-П с микропроцессорным блоком управления предназначены для управления и защиты установок нефтедобычи УЭЦН.Силовая схема комплектных устройств по цепи ~380 В имеет две модификации на номинальные токи 250 А и 400 А, что позволяет использовать комплектные устройства при работе со всеми выпускаемыми двигателями. Максимальная управляемая мощность погружных электродвигателей до 180 кВт на валу.
Измерение тока, потребляемого электродвигателем, в зависимости от модификации комплектных устройств может осуществляться в цепи ~380 В, либо во вторичной цепи трансформатора ТМПН. Коммутационный аппарат в зависимости от модификации — вакуумный контактор на токи 250 А или 400 А.
Для удобства работы обслуживающего персонала комплектные устройство имеют минимально необходимое количество параметров настройки режимов работы УЭЦН и порогов срабатывания защит с панели блока управления.
Комплектные устройства обеспечивают следующие функции защит:
• защиту от срыва подачи жидкости, построенной с использованием сигнала потребляемой электродвигателем активной мощности, что позволяет более правильно отслеживать режим срыва подачи жидкости и предупреждать возможные режимы кавитации на лопатках насоса при снижении уровня жидкости в скважине и увеличенном газовыделении;• защиту от перегрузки по току максимально нагруженной фазы электродвигателя;
• защиту от дисбаланса токов;
• защиту от снижения сопротивления изоляции установки;
• защиту от турбинного вращения электродвигателя;
• защиту при нарушениях напряжения питающей сети.
Комплектные устройства обеспечивают:
• измерение трех фазных токов электродвигателя, что дополнительно позволяет эксплуатировать УЭЦН даже при однофазном пробое изоляции электродвигателя. В этом случае дополнительно подключается защита от дисбаланса токов электродвигателя;• возможность подключения погружных измерительных датчиков давления, температуры и вибрации, а также внешнего датчика с токовым выходом (например: датчика устьевого или затрубного давлений);
• возможность с помощью переносного пульта оператора изменять заводские пороги срабатывания как основных, так и вспомогательных защит, недоступных с клавиатуры блока управления;
• возможность с помощью переносного пульта оператора установить запрет на изменение режимов работы УЭЦН и порогов срабатывания защит с клавиатуры блока управления.
Для создания локальных сетей управления нефтепромыслом комплектные устройства обеспечивают передачу данных и прием управляющих команд по интерфейсу RS485 (в соответствии с протоколом обмена Modbus в формате RTU). По согласованию с заказчиком возможно применение другого протокола обмена.
При отсутствии локальных сетей управления нефтепромыслом комплектные устройства позволяют подключение переносного накопителя данных для последующего просмотра и обработки на персональном компьютере истории работы УЭЦН. При дискретности записи параметров 1 минута объёма памяти накопителя данных хватает на месяц работы. Габаритные размеры комплектного устройства - не более 1750х700х530 мм. Вес — не более 170 кг.
Степень защиты — IP43.
Комплектно по требованию заказчика поставляется:
• переносной пульт оператора;• переносной накопитель данных.
